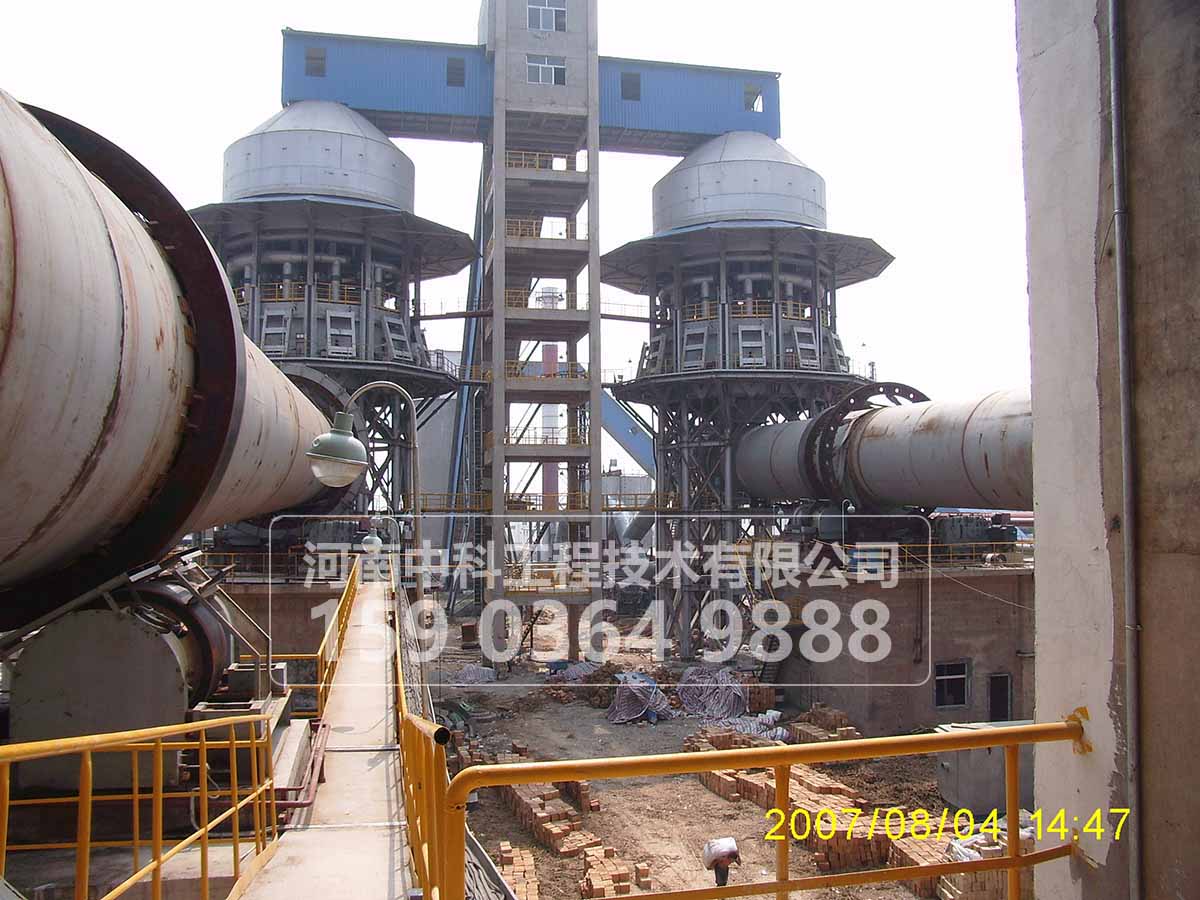

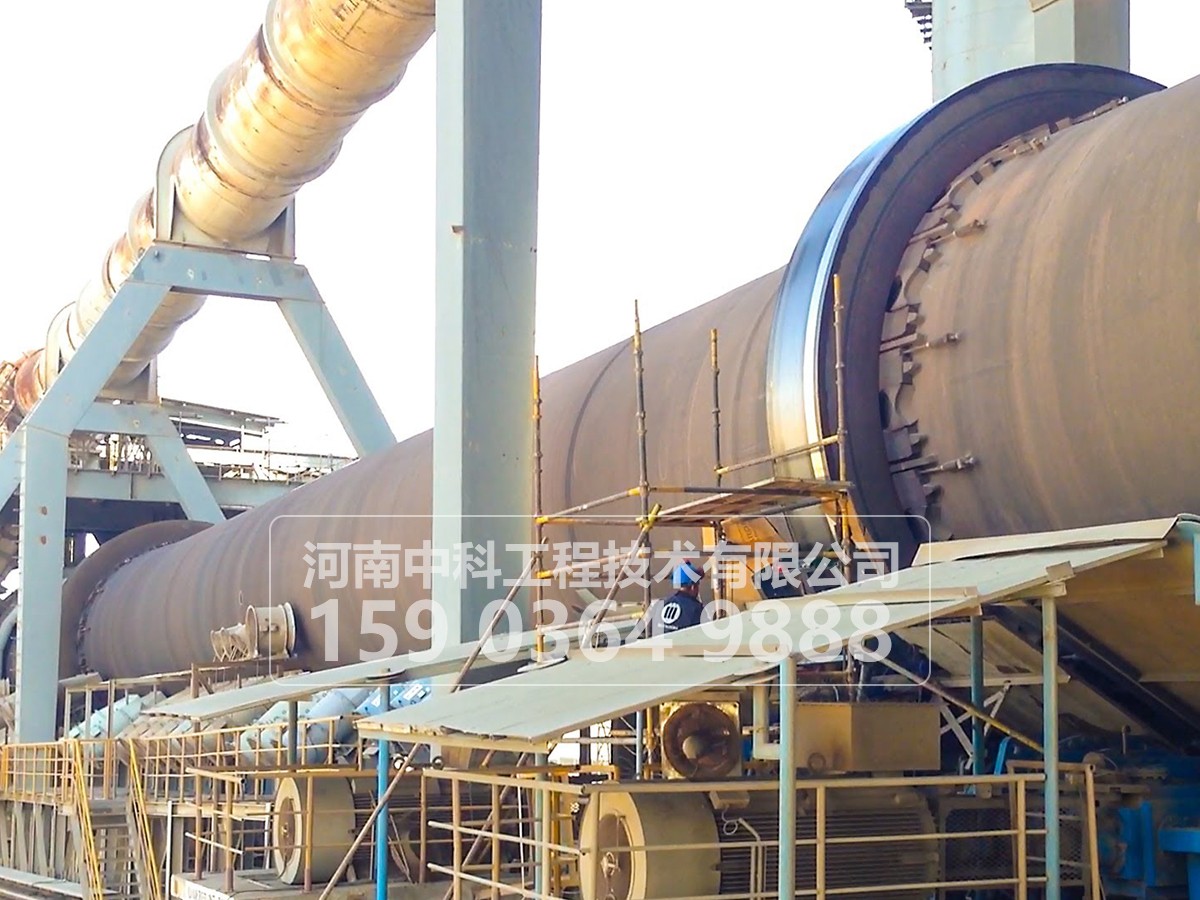

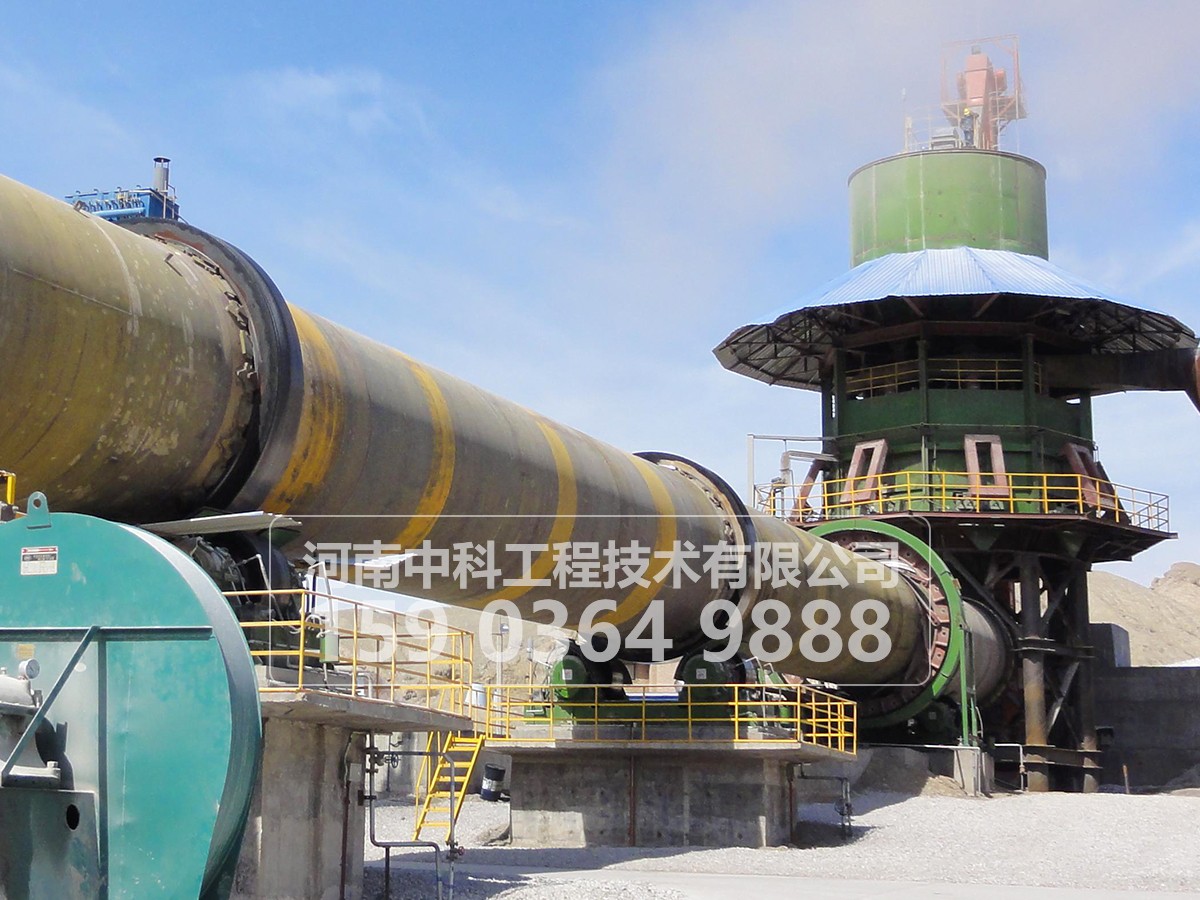

回转窑


回转窑

    回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水 泥窑、冶金化工窑和石灰窑。
    回转窑按处理物料不同可分为水泥窑冶金化工窑石灰窑。水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。
    回转窑的应用起源于水泥生产,1824年英国水泥工J阿斯普发明了间歇操作的土立窑;1883年德国狄茨世发明了连续操作的多层立窑;1885英国人兰萨姆(ERansome)发明了回转窑,在英、美取得专利后将它投入生产,很快获得可观的经济效益。回转窑的发明,使得水泥工业迅速发展,同时也促进了人们对回转窑应用的研究,很快回转窑被广泛应用到许多工业领域,并在这些生产中越来越重要,成为相应企业生产的核心设备。它的技术性能和运转情况,在很大程度上决定着企业产品的质量、产量和成本。“只要大窑转,就有千千万”这句民谣就是对生产中回转窑重要程度的生动描述。在回转窑的应用领域,水泥工业中的数量最多。水泥的整个生产工艺概括为“两磨一烧”,其中“一烧”就是把经过粉磨配制好的生料,在回转窑的高温作用下烧成为熟料的工艺过程。因此,回转窑是水泥生产中的主机,俗称水泥工厂的“心脏”。建材行业中,回转窑除锻烧水泥熟料外,还用来锻烧粘土、石灰石和进行矿渣烘干等;耐火材料生产中,采用回转窑锻烧原料,使其尺寸稳定、强度增加,再加工成型。有色和黑色冶金中,铁、铝、铜、锌、锡、镍、钨、铬、锉等金属以回转窑为冶炼设备,对矿石、精矿、中间物等进行烧结、焙烧。如:铝生产中用它将氢氧化铝焙烧成氧化铝;炼铁中用它生产供高炉炼铁的球团矿;国外的“SL/RN法”、“Krupp法”用它对铁矿石进行直接还原;氯化挥发焙烧法采用它提取锡和铅等。选矿过程中,用回转窑对贫铁矿
    进行磁化焙烧,使矿石原来的弱磁性改变为强磁性,以利于磁选。化学工业中,用回转窑生产苏打,锻烧磷肥、硫化钡等。上世纪60年代,美国LapPle等发明了用回转窑生产磷酸的新工艺。该法具有能耗低、用电少、不用硫酸和可利用中低品位磷矿的优点,很快得到推广。
    此外,在环保方面,世界上发达国家利用水泥窑焚烧危险废物、垃圾已有20余年的历史,这不仅使废物减量化、无害化,而且将废物作为燃料利用,节省煤粉,做到废物的资源化。

回转窑技术参数:
规格(m) φ3×48 φ3.2×50 φ3.3×50 φ3.5×54 φ4×60 φ4.3×64 φ4.8×74 φ5.0×74 φ5.6×87
生产能力(t/d) 600-700 1000 1200 1500-1800 2500 3500 5000 6000 8000
窑体斜度(%) 3.5 3.5 4 4 4 4 4 4 4
支承数(个) 3 3 3 3 3 3 3 3 3
挡轮形式 机械 液压 液压 液压 液压 液压 液压 液压 液压
窑体转速 主传动(r/min) 0.8197-1.8 0.36-3.57 0.36-3.57 0.39-3.9 0.41-4.07 0.4-4.0 0.35-4 0.35-4 最大4.23
辅助传动
(r/h)
9.36 6.5 5.61 7.66 8.2 7.93 8.52 7.58 8.7
主 传 动 电 动 机 型号 YCT355 -4C ZSN4-280 -191B ZSN4-280 -1.91B ZSN4-315 -092 ZSN4-355 -092 ZSN4-35 5-12 ZSN4-450 -092 ZSN4-450 -092 ZSN4-450 -12
额定功率(kw) 90 160 160 220 315 400 630 710 800
额定电压(v) 1320~600 1500 1500 1000 1000 100-1000 1500 87.5~1000 100~1000
额定电压(v) 380 440 440 440 440 440 660 660 660

速 器
型号 ZS165- 6-4C ZSY-450 -40-V ZSY450- 40-ⅴ NZS995- 28VIBL YNS1110- 22.4VBR YNS1400- 3105VIBL JH710C-SW 305-40 JH800C -28 JH900C-SW 305-25
总速比 86.92 40 40 28 22.4 31.5 42.226 26.812 23.901
辅 助 传 动   电 动 机 型号 Y160M-6 Y160L-4 Y160L-4 Y200L1-6 Y180L-4 Y200L-4 Y225M-4 Y250M-4 Y280M-4
额定功率(kw) 7.5 15 15 18.5 22 30 55 55 90
额定转速(r/min) 970 1460 1460 970 1470 1470 1480 1480 1480
额定电压(v) 380 380 380 380 380 380 380 380 380

速 器
型号 ZL35-7 -1 ZSY160-31.5 -ⅱ ZSY355- 31.5 ZSY355- 45 YNS440-45 -ⅱ YNS497- 45ZC JH220C-SW 302-28 JH280C -45 ZSY400- 35.5-ⅰ
总速比 14 31.5 31.5 45 45 45 28 45 35.759
总重(不包括耐火砖)(吨) 243.9 282.8 317 362.5 510 568.4 866.3 887.2 1227.5
